３D溶接定盤 φ２８タイプ サイズ1000x1000x200 プロフェッショナルエクストリーム 8.7 - 斜めグリッド穴タイプ
３D溶接定盤 φ２８タイプ サイズ1000x1000x200 プロフェッショナルエクストリーム 8.7 - 斜めグリッド穴タイプ
280010.XD7D
‐ 超硬工具鋼X8.7 + プラズマ窒化
‐ 作業台の板厚 24,5 - 27 mm
‐ 高品質鋼製のテーブルサイドパネルS355J2+N + プラズマ窒化
‐ 穴径はφ28
‐ 斜め追加穴加工有の定盤表面
‐ 角、角R、ボアホールは丸みを帯びています
‐ 定盤上部の厚さは200mm
‐ 斜め穴定盤の側面穴
‐ 表面は目盛付き
‐ 強化するための肋材が使用されています
‐ グリッド線により、正確な構造が可能になります
‐ 溶接台用の特別装備品はご希望によりご用意することが出来ます。
長さ: 1.000 mm
幅: 1.000 mm
高さ: 200 mm
‐ 超硬工具鋼X8.7 + プラズマ窒化
‐ 作業台の板厚 24,5 - 27 mm
‐ 高品質鋼製のテーブルサイドパネルS355J2+N + プラズマ窒化
‐ 穴径はφ28
‐ 斜め追加穴加工有の定盤表面
‐ 角、角R、ボアホールは丸みを帯びています
‐ 定盤上部の厚さは200mm
‐ 斜め穴定盤の側面穴
‐ 表面は目盛付き
‐ 強化するための肋材が使用されています
‐ グリッド線により、正確な構造が可能になります
‐ 溶接台用の特別装備品はご希望によりご用意することが出来ます。
長さ: 1.000 mm
幅: 1.000 mm
高さ: 200 mm

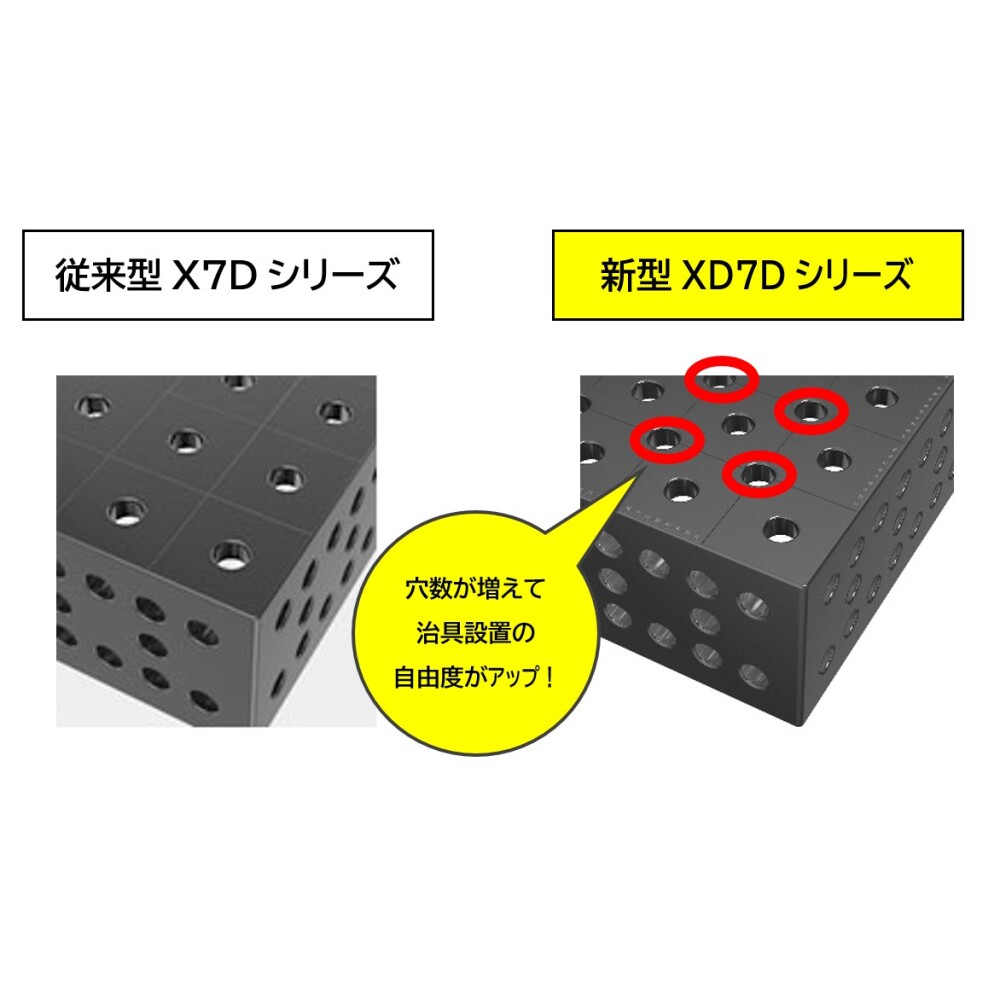

X7DシリーズとXD7Dシリーズの違いについて

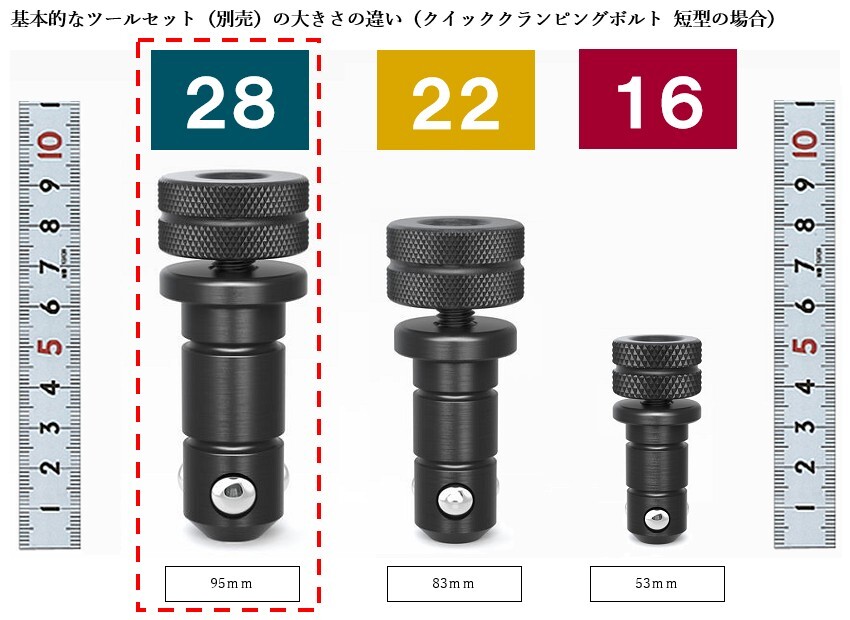

Φ28 性能比較
28mm Φタイプサイズ
| 縦×横×側面幅(mm) | 重量(kg) | 脚本数 |
|---|---|---|
| 1000×1000×200 | 400 | 4 |
| 1200×1200×200 | 521 | 4 |
| 2000×1000×200 | 699 | 4 |
| 2400×1200×200 | 947 | 4 |
| 3000×1500×200 | 1425 | 6 |
仕様
| 穴径 | φ28mm | テーブルの高さ | 850mm |
|---|---|---|---|
| 表面硬度 | HV850 | ||
| グリッド幅 | 100×100mm | テーブルの高さ調整範囲 | 50mm |
| 耐荷重脚４本 | 4000kg | ||
| 耐荷重脚６本 | 6000kg | テーブルの側面幅 | 200mm |
| 板厚 | 25mm |
