φ１６用 接合ボルト 短型 ‐ 窒化済み
製品番号: 2-160563
接合ボルト XL 短型
長さ (a)38 mm
重量0,06 kg
直径16 mm
せん断力50 kN
締め付けトルク スチール鋼 86 Nm
張力 スチール鋼 10 kN
製品情報
- 2つの治具の接合に
- 定盤とU-squareを接続する
- アルミプロファイルには適していません
- 長方形の穴には適していません
- 固定の長期接続
- アレンキーを使用 (サイズ 6)
- 外部六角形付き (サイズ 17)
連結面積 幅１０００ × 高さ１００ｍｍあたり４本 使用します。
例）２０００×１０００定盤を２台連結して
・２０００×２０００ｍｍとして利用する場合
連結面積 幅２０００ × 高さ１００ｍｍ で ４×２ ＝ ８本使用
・４０００×１０００ｍｍとして利用する場合
連結面積 幅１０００ × 高さ１００ｍｍ で ４ ＝ ４本使用
接合ボルト XL 短型
長さ (a)38 mm
重量0,06 kg
直径16 mm
せん断力50 kN
締め付けトルク スチール鋼 86 Nm
張力 スチール鋼 10 kN
製品情報
- 2つの治具の接合に
- 定盤とU-squareを接続する
- アルミプロファイルには適していません
- 長方形の穴には適していません
- 固定の長期接続
- アレンキーを使用 (サイズ 6)
- 外部六角形付き (サイズ 17)

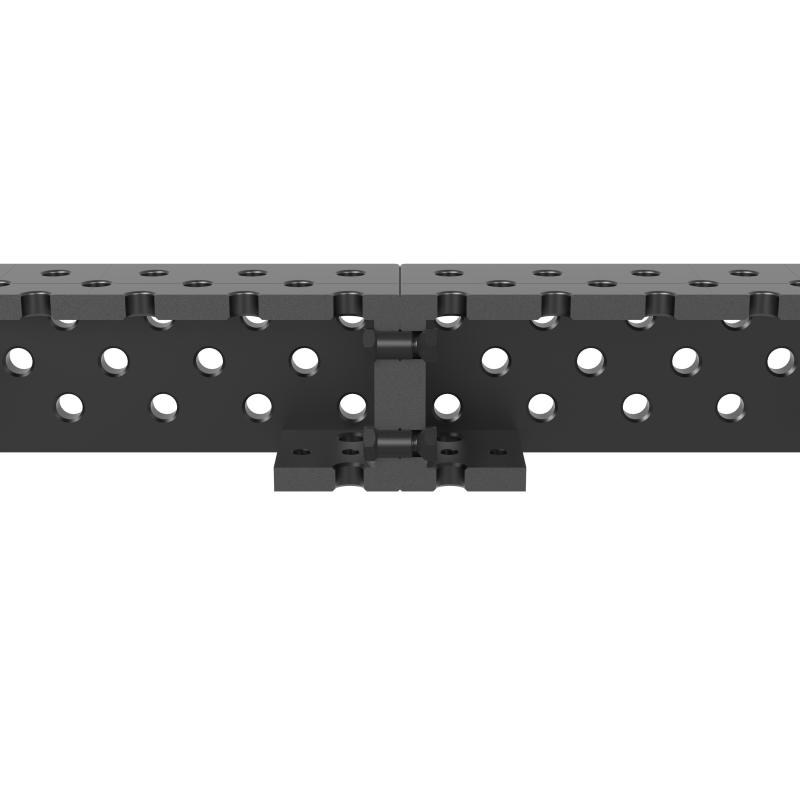

定盤同士を連結する場合の接合ボルトの本数について
φ１６定盤同士の連結の場合、連結面積 幅１０００ × 高さ１００ｍｍあたり４本 使用します。
例）２０００×１０００定盤を２台連結して
・２０００×２０００ｍｍとして利用する場合
連結面積 幅２０００ × 高さ１００ｍｍ で ４×２ ＝ ８本使用
・４０００×１０００ｍｍとして利用する場合
連結面積 幅１０００ × 高さ１００ｍｍ で ４ ＝ ４本使用
