φ28・22・16共通 固定用移動ブラケット ‐ 窒化済み
製品番号: 2-160836
Φ１６用 吊り具ブラケット
長さ (a)141 mm
幅 (b)141 mm
高さ (c)120 mm
重量3.1 kg
耐荷重1500 kg（軸の耐荷重）
製品情報
吊り具ブラケットは1500 kg の負荷まで耐えられるよう設計されています。

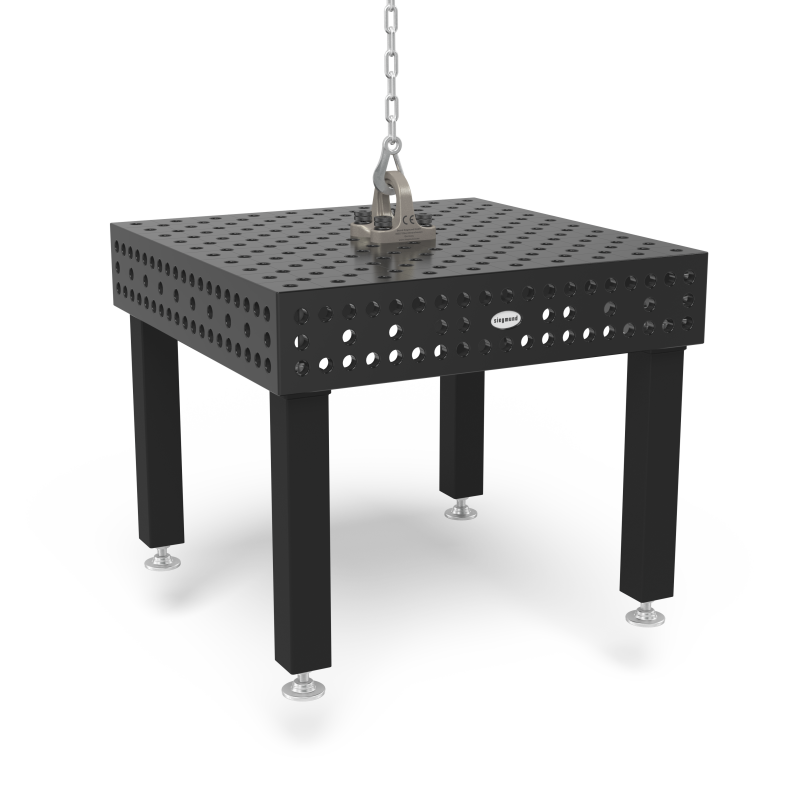

溶接台の運搬は勿論、他のSiegmundの製品を移動する際にご使用ください。軽量のものであれば2箇所の固定から運搬することが可能です。
ブラケットを使用する際は必ず目を離さないようにしてください。使用の仕方によっては耐重量が低下する場合もございます。運搬の最中溶接台は100 mm以上持ち上げないようにしてください。
溶接台付近には人がいないことをご確認ください。
安全の為、次の指示に従って下さい：
リングナットは完全にねじ固定されていることをご確認ください。
水平レベルにあり、支える面にしっかり接地している事。
接合するボルトの長さが十分である事。
横方向へ引っ張ることは避けてください。
φ16溶接定盤の場合
‐ ブラケット１個あたり 耐重量1500 kg
(＊ブラケット１個あたりクイッククランピングボルト160510か160511を4点で固定)
＊安全のため必ず定盤１台あたりブラケットは２か所以上を取り付けて運搬してください。
