ボルト
ボルトの種類と解説
ボルトは大きく分類すると短型（ダブル）と長型（３倍・４倍）に分けられます。φ16定盤は板厚12ｍｍ、ツールの板厚も12ｍｍです。
短型の場合は一つのボルトで固定できるツールの数が一つ（定盤とツール合わせて24ｍｍ固定用）、長型ボルト３倍の場合はツールを二つ（定盤とツール合わせて36ｍｍ固定用）、長型ボルト４倍の場合はツールを３つ（定盤とツール合わせて48ｍｍ固定用）固定できます。
φ28定盤の場合は定盤の板厚25ｍｍ、ツールの板厚も25ｍｍです。
短型ボルトでは定盤とツールを合わせて50ｍｍ、長型ボルト３倍では定盤とツール２つをあわせて75ｍｍ、長型ボルト４倍ではツール３つをあわせて100ｍｍのツールの固定が可能です。
| 分類 |  短型（１つのツールを固定する際に） |
 長型（２、３つのツールを固定する際に） |

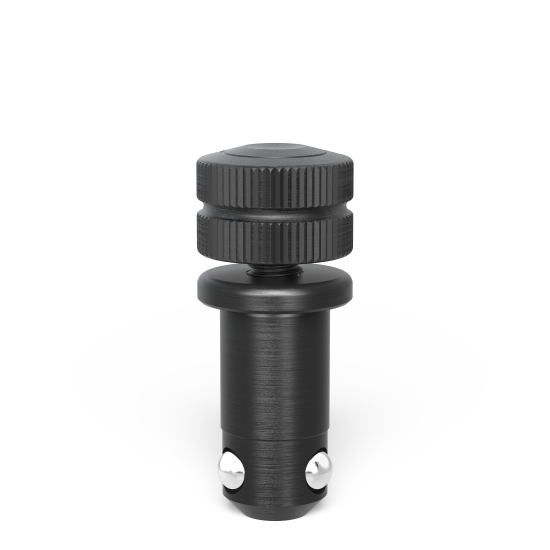

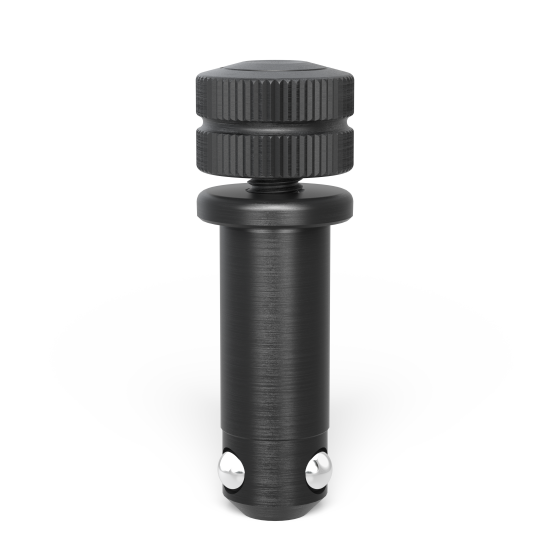

 名称：クイッククランピングボルトボルト上部にあるハンドホイールを回す事で簡単に固定する事ができます。 |
 上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：磁気ボルト磁力で固定するボルト。薄板状のワークの固定や、仮止めなどに |
上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：接合ボルト定盤同士の接続、定盤とＵ字スクエアとの接合などに使われるボルト。 |
上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：位置決めボルトコスパの良い仮止め向きのボルト |
上記ボタンから商品の絞り込みができます。 |
- |
 名称：皿ねじボルトボルト上部の形状が薄くなっているため、治具設置の際の凹凸を減らすことができます。（長穴では使用できません。） |
上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：フラットクイッククランピングボルト長穴専用の薄型ボルト。ボルト上部の形状が薄くなっているため、治具設置の際の凹凸を減らすことができます。 |
上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：ユニバーサルボルト板厚が異なるワークを同時に固定する際に使います。 |
上記ボタンから商品の絞り込みができます。 |
上記ボタンから商品の絞り込みができます。 |
 名称：取っ手付クランピングボルト取っ手付き。固定する際に力を入れやすい。 |
上記ボタンから商品の絞り込みができます。 |
- |
溶接定盤のワークの要になるのがクランピングボルトです。定盤と固定ツールを短時間で強力に固定します。薄板の仮止めに役立つ磁石式のマグネットボルトなど種類豊富です。
83件の商品がございます。
