φ２８用 チューブ型クランプ ユニバーサル ‐ さび止め加工済み
使用例
使用例
使用例
使用例
使用例
動画でわかるチューブ型クランプユニバーサル
幅 (b)265 mm
高さ (c)250 mm
重量2,3 kg
最大保持力 3 kN
製品情報
ラウンドチューブクランプユニバーサルは軸の回転を使い+ / - 42°の角度で自在に固定することが出来ます。45°もしくは90°の弊社従来のクランピング治具に比べ傾けても固定が出来、利便性が高いのが利点です。水平ラウンドチューブは200 mmの長さで自在に調節が出来、軸の回転との組み合わせで様々な固定方法を可能にします。
垂直のチューブの長さは250 mmで調整可能な水平チューブの長さは200 mm、スピンドルの機能で幅広い種類のワークを固定出来ます。プラズマ窒化材料によって耐久性があります。スペアパーツを個別に注文するオプションもあります。試錐孔への固定は位置決めリング(No.280653.N)を使用してください。 スピンドルの長さは標準で135 mmです。
‐ さび止め加工済み
‐ スピンドル16mm
商品名は『クランプの交換部品』、型番は下記写真の型番をお伝えください。
高さ (c)250 mm
重量2,3 kg
最大保持力 3 kN
製品情報
ラウンドチューブクランプユニバーサルは軸の回転を使い+ / - 42°の角度で自在に固定することが出来ます。45°もしくは90°の弊社従来のクランピング治具に比べ傾けても固定が出来、利便性が高いのが利点です。水平ラウンドチューブは200 mmの長さで自在に調節が出来、軸の回転との組み合わせで様々な固定方法を可能にします。
垂直のチューブの長さは250 mmで調整可能な水平チューブの長さは200 mm、スピンドルの機能で幅広い種類のワークを固定出来ます。プラズマ窒化材料によって耐久性があります。スペアパーツを個別に注文するオプションもあります。試錐孔への固定は位置決めリング(No.280653.N)を使用してください。 スピンドルの長さは標準で135 mmです。
‐ さび止め加工済み
‐ スピンドル16mm

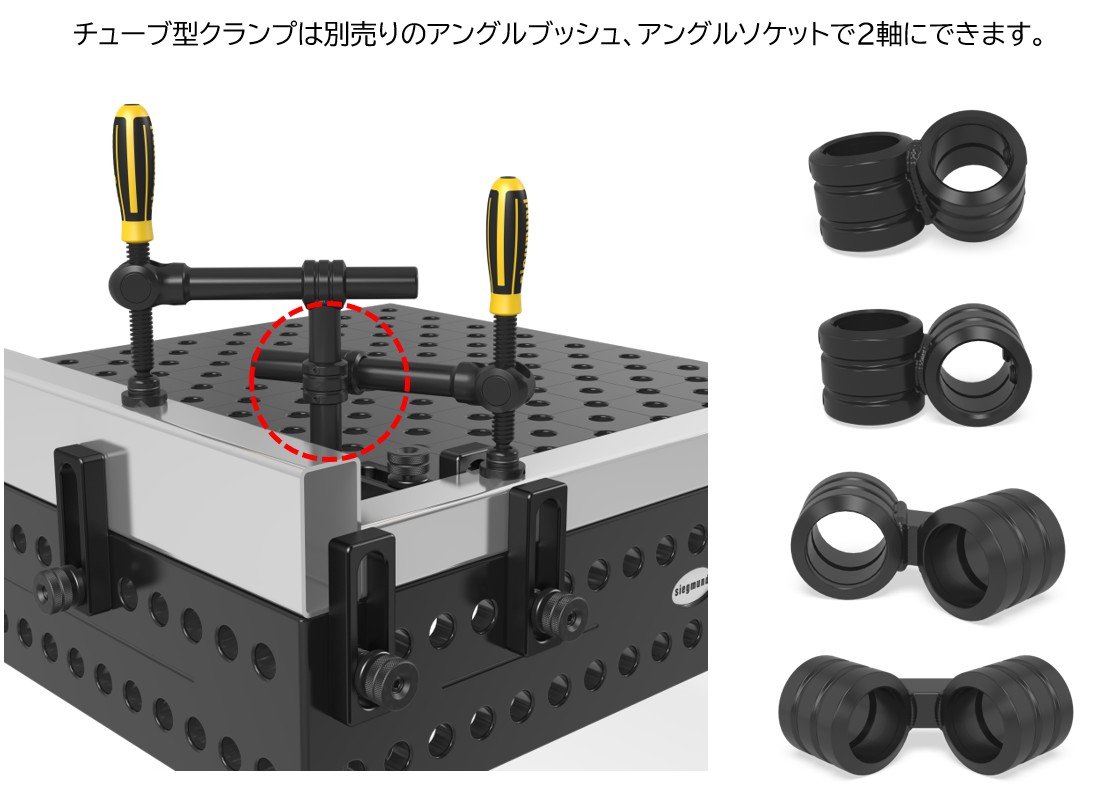

クランプの構成パーツについて
クランプの部品交換が必要な際に下記情報を参考にご連絡くださいませ。商品名は『クランプの交換部品』、型番は下記写真の型番をお伝えください。
